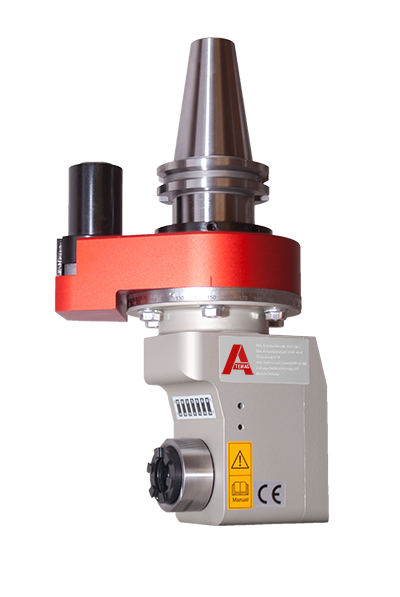

MONO OFFSET FUNCTION LINE

Aggregat mit interner Kühlmitteldurchführung ausgelegt für die Aluminium- und Metallbearbeitung

Technische Daten



Bearbeitungsmöglichkeiten
Bohren

Fräsen
Max. Eingangsdrehzahl: 8.000 min-1
Max. Ausgangsdrehzahl: 8.000 min-1
Übersetzung: 1 : 1
Max. Drehmoment: 20 Nm
Zulässige
Betriebstemperatur:
max. 85°C
Position der Drehmomentstütze zum Werkzeug: 360°
Bearbeitungswinkel: 90°
Anzahl Werkzeugausgänge: 1 / fix
Schmierung: Fett / Lebensdauerfettfüllung



Aggregat mit interner Kühlmitteldurchführung ausgelegt für  die Aluminium- und Metallbearbeitung

Produktinformationen

Bearbeitungsmöglichkeiten: Fräsen und Bohren

Typische Anwendungsgebiete: Fräs- oder Bohrbearbeitungen unter Einsatz von Kühlschmierstoff an schwer erreichbaren Positionen.

Werkzeuganbindungen:

  • ER 25 innenliegend
  • weitere Anbindungen auf Anfrage

Maschinenanbindung:

ATEMAG Aggregate werden auf allen CNC Maschinen und Robotersystemen eingesetzt. Die Maschinenanbindung wird dabei exakt auf die technischen Anforderungen der CNC Maschine oder des Roboters abgestimmt.
