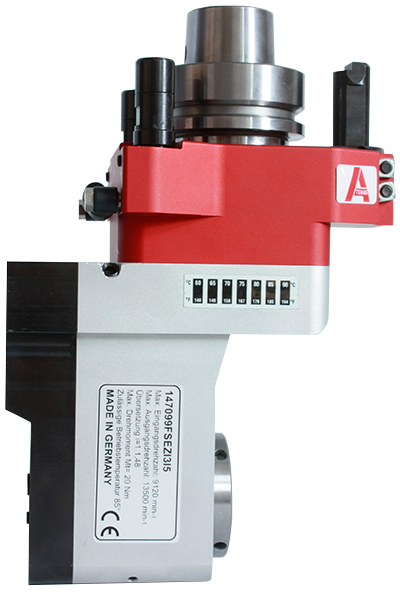

EXTRA ZERO FUNCTION LINE
Schlosskastenaggregat mit zwei horizontalen Werkzeugausgängen speziell für die Schlosskastenfräsung oder Staketenbohrung
Werkzeugspindel in einer Achse zur Aufnahme.
Die Bauform erlaubt den Einsatz langer Werkzeuge bei geringem Störkreisdurchmesser.
Technische Daten
| Bearbeitungsmöglichkeiten |  Bohren |
 Fräsen |
||
| Max. Eingangsdrehzahl: | 9.120 min-1 | |||
| Max. Ausgangsdrehzahl: | 13.500 min-1 | |||
| Übersetzung: | 1 : 1,48 | |||
| Max. Drehmoment: | 20 Nm | |||
| Zulässige Betriebstemperatur: |
max. 85°C | |||
| Position der Drehmomentstütze zum Werkzeug: | 4 x 90° | |||
| Bearbeitungswinkel: | 90° | |||
| Anzahl Werkzeugausgänge: | 2 / fix | |||
| Schmierung: | Fett / Rota Lube - Lebensdauerfettfüllung | |||
Produktinformationen
Bearbeitungsmöglichkeiten: Bohren und Fräsen
Typische Anwendungsgebiete:
- Türen: Schlosskastenfräsen und Stulpfräsen in der Kante
- Treppen: Staketenbohrungen in Wange oder Handlauf
- Möbel: Dübelbohrungen, Bohrungen für Steckboards
- Bohr und Fräsbearbeitungen auch bei beengtem Bauraum in der Maschine.
- ...
Werkzeuganbindungen
- ER25 innenliegend
- ER16 innenliegend
- Weitere Anbindungen auf Anfrage
Maschinenanbindung:
ATEMAG Aggregate werden auf allen CNC Maschinen und Robotersystemen eingesetzt. Die Maschinenanbindung wird dabei exakt auf die technischen Anforderungen der CNC Maschine oder des Roboters abgestimmt. Auf Seite 5 finden Sie im Punkt „Drehmomentstütze“ eine Auswahl an Firmen, für deren Maschinen wir eine Anbindung anbieten.

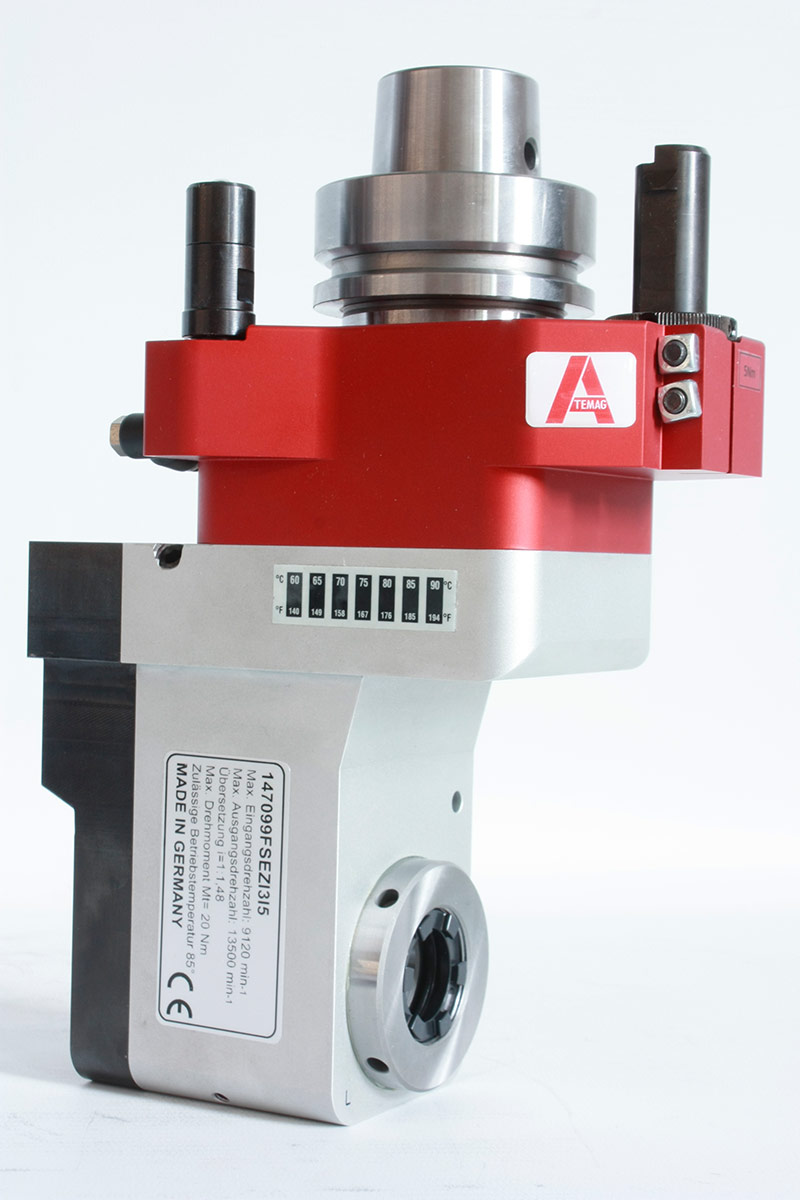

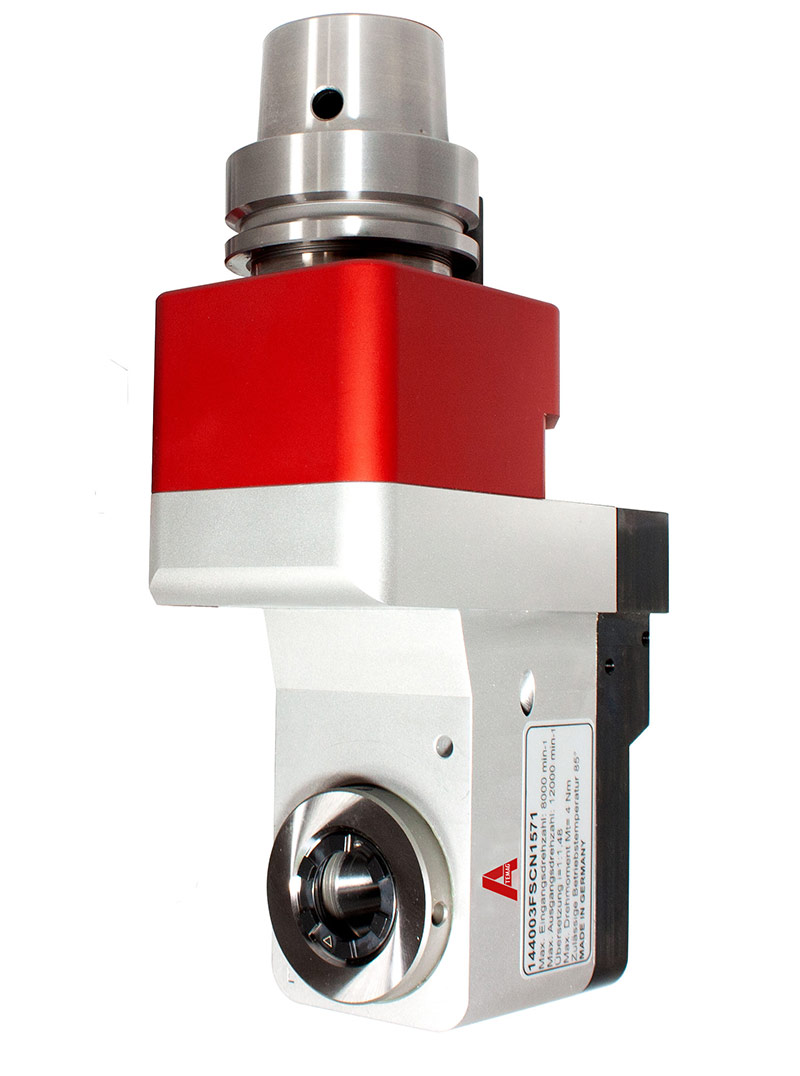

Produktbilder und Videos
