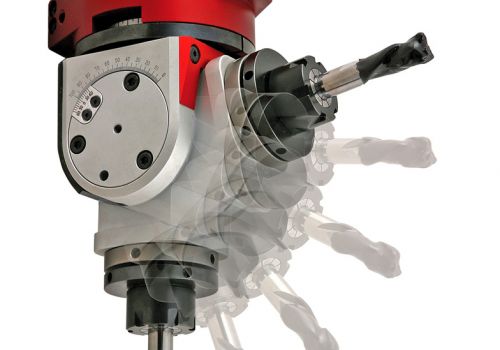

VARIO CLASSIC SMART LINE
CNC-Aggregat mit Winkeleinstellung von 0-100° via Nonius und Griffstange mit flexiblem Einsatz, auch in der Kompaktmaschine
Technische Daten
| Bearbeitungsmöglichkeiten |  Bohren |
 Fräsen |
 Sägen |
|
| Max. Eingangsdrehzahl: | 15.000 min-1 | |||
| Max. Ausgangsdrehzahl: | 15.000 min-1 | |||
| Übersetzung: | 1 : 1 | |||
| Max. Drehmoment: | 20 Nm | |||
| Zulässige Betriebstemperatur: |
max. 85°C | |||
| Position der Drehmomentstütze zum Werkzeug: |
360° | |||
| Bearbeitungswinkel: | 0° - 100° | |||
| Winkelanzeige: | analog | |||
| Anzahl Werkzeugausgänge | 1 / variabel | |||
| Schmierung: | Fett / Lebensdauerfettfüllung | |||
Produktinformationen
Bearbeitungsmöglichkeiten: Bohren, Fräsen, Schleifen und leichte Sägebearbeitungen
Typische Anwendungsgebiete:
- Türen: Beschlagbohrungen im Winkel (z. B. 93° oder 97° Anubabänder)
- Möbel, Messebau, Innenausbau: Clamex Nuten in der Platte (90°) oder beliebigem Winkel
- Gehrungsschnitte in beliebigen Winkeln (Eckverbindungen)
- Schleifen von Kanten
- ...
Werkzeuganbindungen
- ER 25 Mini mit Sägeflansch (K1)
- K2 Sägeflansch
- modulare Schnittstelle
- weitere Anbindungen auf Anfrage
Maschinenanbindung:
ATEMAG Aggregate werden auf allen CNC Maschinen und Robotersystemen eingesetzt. Die Maschinenanbindung wird dabei exakt auf die technischen Anforderungen der CNC Maschine oder des Roboters abgestimmt.
Produktbilder und Videos
Ihre Anfrage zum VARIO CLASSIC SMART LINE
NEU:
Universelle Montage- und Einstellvorrichtung (HSK 63)
Die universelle Montage- und Einstellvorrichtung (HSK 63) zum sicheren Spannen von Aggregaten aller Art außerhalb der Maschine – unabhängig von Bauform und Maschinenschnittstelle.
Neben Wartungsarbeiten am Aggregat lassen sich Schaftwerkzeuge oder komplette Werkzeugsätze zuverlässig montieren und einstellen, ganz gleich, ob im Aggregat, in Spannfuttern oder auf Fräsdornen – schnell, präzise und sicher.
Dank der Kompatibilität mit allen gängigen Maschinenanbindungen ist die Vorrichtung flexibel einsetzbar, unabhängig von Position und Anzahl der Arretier- bzw. Abstützbolzen am Aggregat. Auch Spannfutter mit Nesting-Turbine passen problemlos.
Ganz gleich ob Winkeleinstellungen am Schwenkaggregat, Einstellungen der Werkzeugpositionen am Tastaggregat oder Werkzeugwechsel am Mehrspindelbohrkopf, unsere Montage- und Einstellvorrichtung ist DER Helfer für jede Werkstatt mit CNC-Maschine.
- Einfache Handhabung von Aggregaten verschiedenster Bauarten
- passend für alle gängigen Maschinenschnittstellen
- Sicheres Spannen und Ausrichten von Werkzeugen
- Universell einsetzbar in Montage, Service und Fertigung
- Robuste Bauweise für dauerhaften Einsatz
