Maschinelle Nutfräsung für Clamex-P-Verbinder

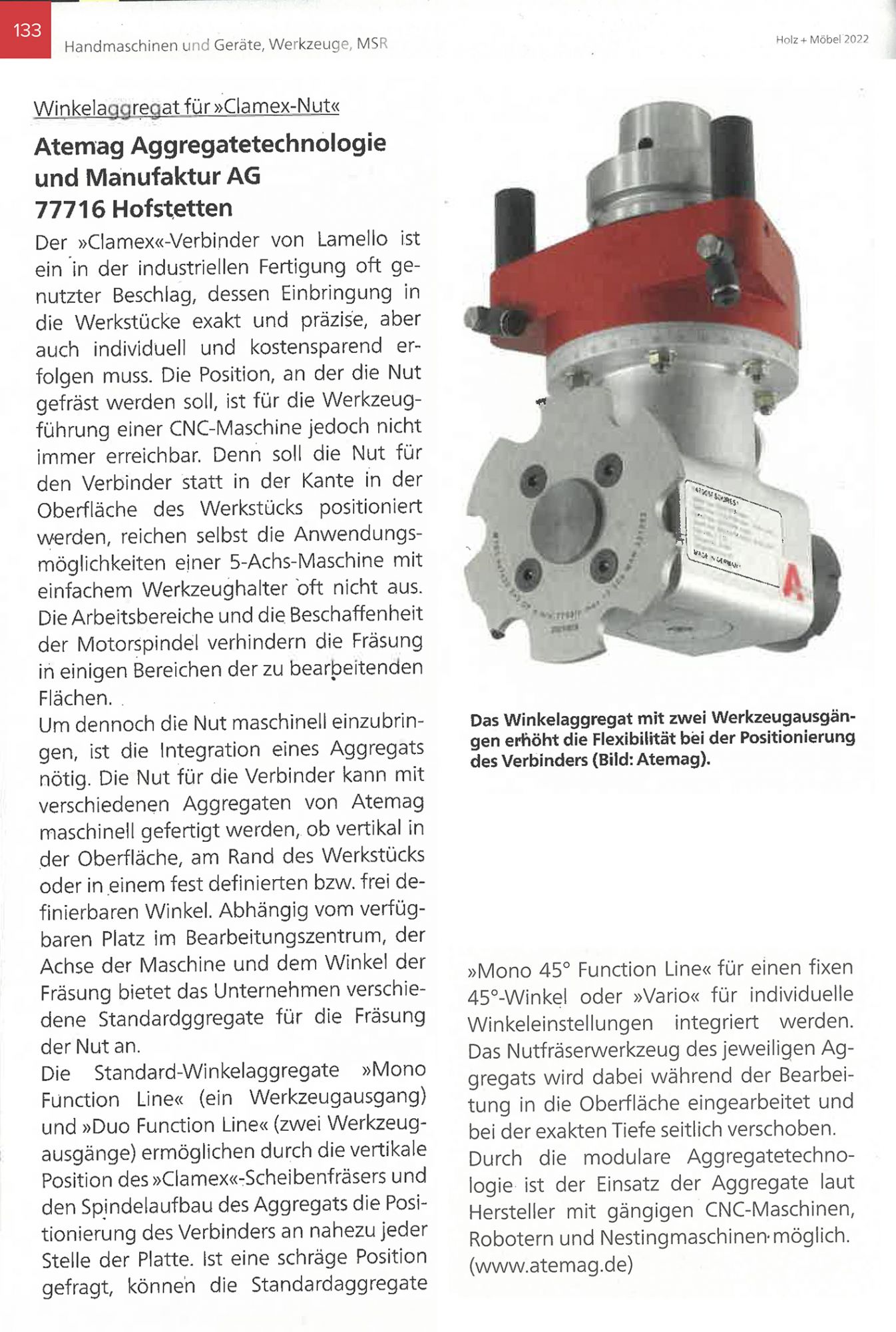

Winkelaggregat für »Clamex-Nut«
Der »Clamex«-Verbinder von Lamello ist ein ·in der industriellen Fertigung oft genutzter Beschlag, dessen Einbringung in die Werkstücke exakt und präzise, aber auch individuell und kostensparend erfolgen muss. Die Position, an der die Nut gefräst werden soll, ist für die Werkzeugführung einer CNC-Maschine jedoch nicht immer erreichbar. Denn soll die Nut für den Verbinder statt in der Kante in der Oberfläche des Werkstücks positioniert werden, reichen selbst die Anwendungsmöglichkeiten einer 5-Achs-Maschine mit einfachem Werkzeughalter oft nicht aus.
Die Arbeitsbereiche und die Beschaffenheit der Motorspindel verhindern die Fräsung in einigen Bereichen der zu bearbeitenden Flächen. Um dennoch die Nut maschinell einzubringen, ist die Integration eines Aggregats nötig. Die Nut für die Verbinder kann mit verschiedenen Aggregaten von Atemag maschinell gefertigt werden, ob vertikal in
der Oberfläche, am Rand des Werkstücks oder in einem fest definierten bzw. frei definierbaren Winkel. Abhängig vom verfügbaren Platz im Bearbeitungszentrum, der
Achse der Maschine und dem Winkel der Fräsung bietet das Unternehmen verschiedene Standardggregate für die Fräsung der Nut an.
Die Standard-Winkelaggregate »Mono Function Line« (ein Werkzeugausgang) und »Duo Function Line« (zwei Werkzeugausgänge) ermöglichen durch die vertikale Position des »Clamex«aScheibenfräsers und den Spindelaufbau des Aggregats die Positionierung des Verbinders an nahezu jeder Stelle der Platte. Ist eine schräge Position gefragt, können die Standardaggregate Mono 45° Function Une« für einen fixen 45°-Winkel oder »Varia« für individuelle Winkeleinstellungen integriert werden. Das Nutfräserwerkzeug des jeweiligen Aggregats wird dabei während der Bearbeitung in die Oberfläche eingearbeitet und bei der exakten Tiefe seitlich verschoben. Durch die modulare Aggregatetechnologie ist der Einsatz der Aggregate laut Hersteller mit gängigen CNC-Maschinen, Robotern und Nestingmaschinen-möglich. (www.atemag.de).
