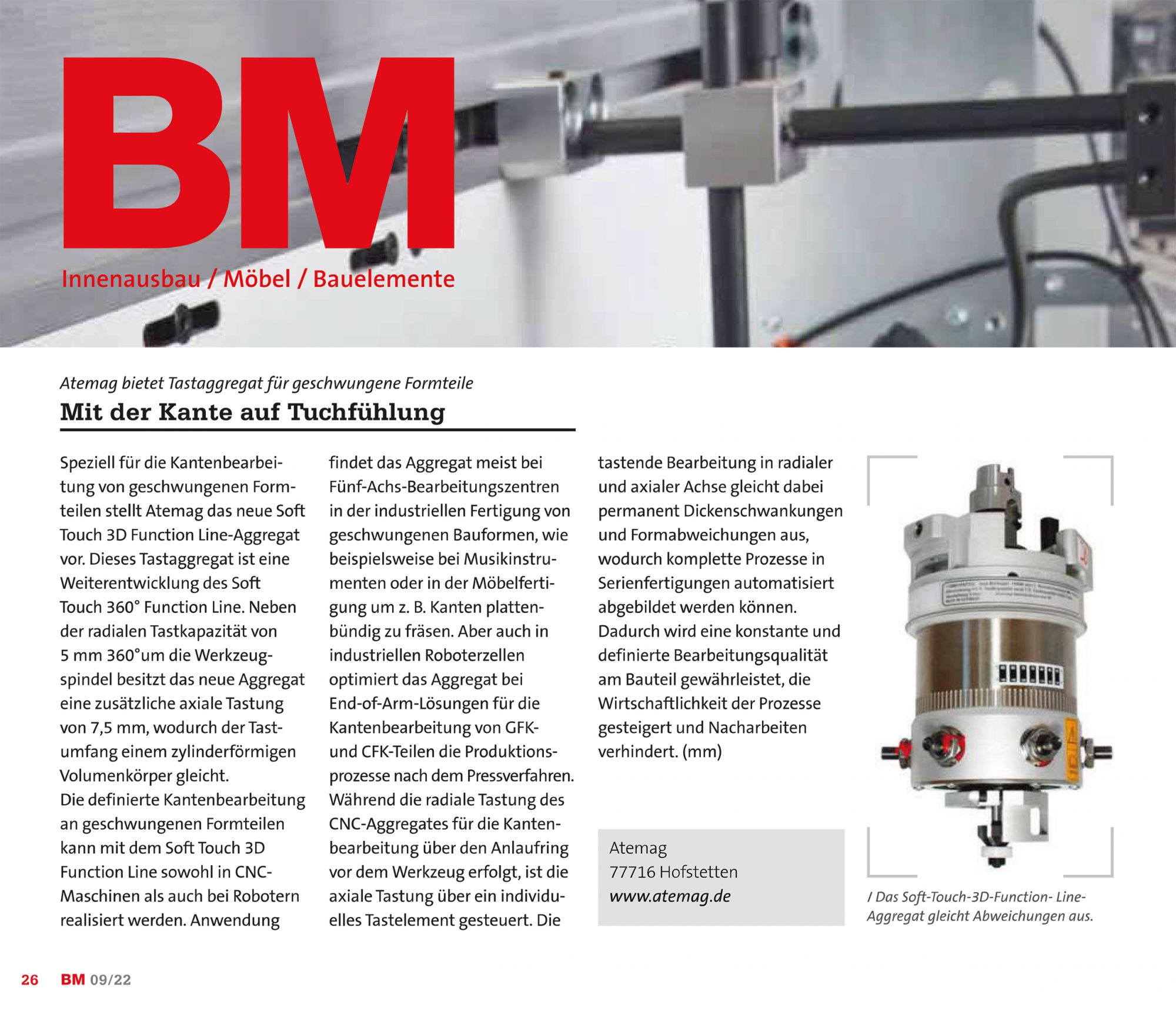

Das BM Fachmagazins widmet sich in der Septemberausgabe 2022 dem Thema "auf die Kante - fertig - los und berichtet über das neue SOFT TOUCH FUNCTION LINE, welches mit radialer und axialer Tastung ausgestattet ist.
👉 Atemag bietet Tastaggregat für geschwungene Formteile - Mit der Kante auf Tuchfühlung
Speziell für die Kantenbearbeitung von geschwungenen Formteilen stellt Atemag das neue Soft Touch 30 Function Une-Aggregat vor. Dieses Tastaggregat ist eine Weiterentwicklung des Soft Touch 360° Function Une. Neben der radialen Tastkapazität von
5 mm 360°um die Werkzeugspindel besitzt das neue Aggregat eine zusätzliche axiale Tastung von 7,5 mm, wodurch derTastumfang einem zylinderförmigen Volumenkörper gleicht.
Die definierte Kantenbearbeitung an geschwungenen Formteilen kann mit dem Soft Touch 30 Function Une sowohl in CNCMaschinen als auch bei Robotern realisiert werden. Anwendung findet das Aggregat meist bei Fünf-Achs-Bearbeitungszentren in der industriellen Fertigung von geschwungenen Bauformen, wie beispielsweise bei Musikinstrumenten oder in der Möbelfertigung um z.B. Kanten plattenbündig zu fräsen. Aber auch in industriellen Roboterzellen optimiert das Aggregat bei
End-of-Arm-Lösungen für die Kantenbearbeitung von GFK- und CFK-Teilen die Produktionsprozesse nach dem Pressverfahren. Während die radiale Tastung des CNC-Aggregates für die Kantenbearbeitung über den Anlaufring vor dem Werkzeug erfolgt, ist die axiale Tastung über ein individuelles Tastelement gesteuert. Die tastende Bearbeitung in radialer und axialer Achse gleicht dabei permanent Dickenschwankungen und Formabweichungen aus, wodurch komplette Prozesse in Serienfertigungen automatisiert abgebildet werden können. Dadurch wird eine konstante und definierte Bearbeitungsqualität am Bauteil gewährleistet, die Wirtschaftlichkeit der Prozesse gesteigert und Nacharbeiten verhindert. (mm).
