Dübeleintreibeinheit als Baueinheit einer CNC Maschine
Automatisches Dübeleintreiben
Automatisches Dübeleintreiben auf der CNC Maschine

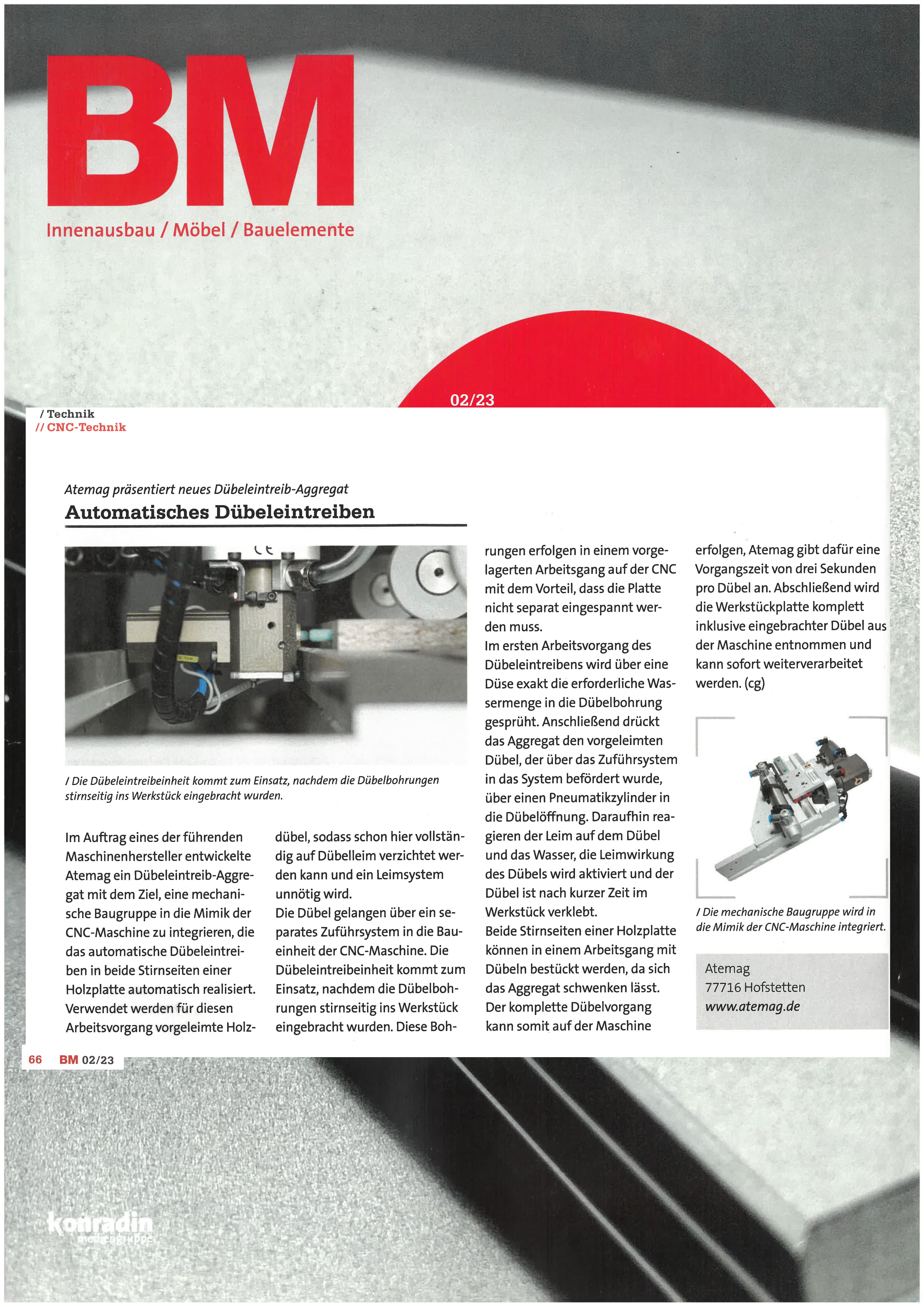

Das ATEMAG Dübeleintreib-Aggregat wurde im Auftrag eines der führenden Maschinenhersteller von ATEMAG entwickelt. Ziel war es eine mechanische Baugruppe in die Mimik der CNC Maschine zu inntegrieren, die das automatische Dübeleintreiben in beide Stirnseiten einer Holzplatte automatisch realisiert.
Verwendet werden für diesen Arbeitsvorgang vorgeleimte Holzdübel, sodass schon hier vollständig auf Dübelleim verzichtet und ein Leimsystem unnötig wird. Die Dübel gelangen über ein separates Zuführsystem in die Baueinheit der CNC Maschine.
Die Dübeleintreibeinheit kommt zum Einsatz, nachdem die Dübelbohrungen stirnseitig ins Werkstück eingebracht wurden. Diese Bohrungen erfolgen in einem vorgelagerten Arbeitsgang auf der CNC wodurch der Vorteil entsteht, dass die Platte nicht separat eingespannt werden muss. Im ersten Arbeitsvorgang des Dübeleintreibens wird über eine Düse die exakt nötige Wassermenge in die Dübelbohrung gesprüht. Anschließend drückt das Aggregat den vorgeleimten Dübel, der über das Zuführsystem in das System befördert wurde über einen Pneumatikzylinder in die Dübelöffnung. Der Leim auf dem Dübel und das Wasser reagieren, die Leimwirkung des Dübels wird aktiviert und der Dübel ist nach kurzer Zeit im Werkstück verklebt.
Beide Stirnseiten einer Holzplatte können in einem Arbeitsgang mit Dübeln bestückt werden, da das Aggregat geschwenkt werden kann.
Die Vorteile der integrierten Dübeleintreibeinheit liegen auf der Hand.
Der komplette „Dübelvorgang“ kann auf der Maschine erfolgen, der Einsatz einer Dübelmaschine und ein manueller Arbeitsgang zum Dübel setzen wird unnötig. Die Werkstückplatte wird komplett, inklusive eingebrachter Dübel aus der Maschine entnommen und kann sofort weiterverarbeitet werden.
Durch das vollautomatisierte Eintreiben der Dübel reduziert sich die Bearbeitungszeit. Der Maschinenhersteller gibt eine Vorgangszeit von 3 Sekunden pro Dübel an. Weiterhin werden Dübelleim und Leimsystem unnötig, aufwendige Reinigung und Lagerung des Leimsystems entfallen.
