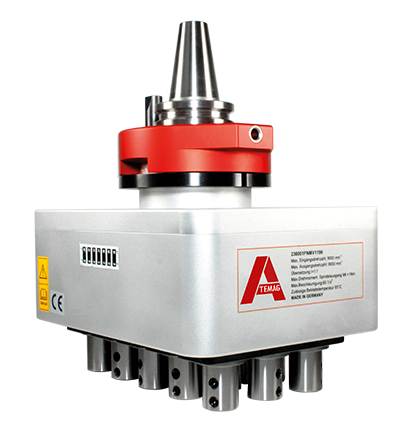

VERTI FUNCTION LINE

Mehrspindel-Bohrkopf zur wirtschaftlichen Einbringung vieler Bohrungen oder komplexen Bohrmuster in nur einem Bearbeitungshub

Technische Daten



Bearbeitungsmöglichkeiten


Bohren
Max. Eingangsdrehzahl: 10.000 min-1
Max. Ausgangsdrehzahl: 10.000 min-1
Übersetzung: 1 : 1
Max. Drehmoment: 1 - 5 Nm
Zulässige
Betriebstemperatur:
max. 85°C
Position der Drehmomentstütze zum Werkzeug: 360°
Bearbeitungswinkel:
Anzahl Werkzeugausgänge: 2 - 49 / fix
Schmierung: Fett / Sima Lube



Mehrspindel-Bohrkopf zur wirtschaftlichen Einbringung vieler Bohrungen oder komplexen Bohrmuster in nur einem Bearbeitungshub

Mehrspindelaggregat zum Bohren komplexer Bohrbilder in einem Hub

Das CNC-Mehrspindelaggregat VERTI FUNCTION LINE ist ein Bohrkopf mit mehreren Spindeln, der speziell für vertikale Bohrungen entwickelt wurde. Es ermöglicht die präzise Fertigung komplexer Bohrmuster auf CNC-Maschinen und in Robotersystemen in verschiedenen Branchen wie Möbelproduktion, Fenster- und Türenherstellung sowie bei der Fertigung von Akustikelementen.

Das Mehrspindelaggregat wird individuell angefertigt und wird entsprechend den Anforderungen des Anwenders und der Produktionsbedingungen ausgelegt. Das Ergebnis ist ein Bohrkopf, der das gewünschte Bohrmuster exakt mit den entsprechend angeordneten Bohrspindeln produziert. Dies ermöglicht die wirtschaftliche Umsetzung zahlreicher Bohrungen oder komplexer Muster in nur einem Bearbeitungsvorgang.

Die Ausführung des Mehrspindel-Bohrkopfes ist stets an die Anwendungsbedürfnisse angepasst, sodass auch komplexe und individuelle Profilverschiebungen des Bohrmusters möglich sind. Der Anwender legt die Spindelanzahl, das Rastermaß und die Anordnung der Spindeln fest und gibt die exakte Geometrie des Bohrmusters vor. Industrielle Lochbohrungen werden präzise und wiederholgenau umgesetzt, wodurch die Produktivität und die Qualität des Bearbeitungsergebnisses maximiert werden.

Das VERTI FUNCTION LINE ist für die vertikale Bearbeitung konzipiert. Wenn eine horizontale Ausrichtung der Bohrspindeln erforderlich ist, kann dies mit dem HORI FUNCTION LINE erreicht werden.

Die Anwendungsgebiete des VERTI FUNCTION LINE liegen in der holzverarbeitenden Industrie, insbesondere in Möbel-, Türen- und Fensterproduktionen, beispielsweise für Bohrungen von Griffoliven und Beschlägen.

Darüber hinaus sorgt das Mehrspindelaggregat durch Viellochbohrungen bei der Produktion von Akustikelementen für eine wirtschaftliche Fertigung durch die massive Reduzierung der Bohrhübe.

Auch Fertigungen, die Kunststoff, Aluminium und Leichtbauwerkstoffe verarbeiten, können das Aggregat kostensparend einsetzen.

Die Ausführung ist immer anwendungsbezogen, entsprechend können Spindelanzahl,
Rastermaß und Spindelanordnung variabel gewählt werden

Typische Anwendungsgebiete:

  • Möbel, Fenster, Türen: Griffoliven, Beschläge in nur einem Schritt
  • Akustikelemente: wirtschaftliche Fertigung durch Reduktion der Bohrhübe

Werkzeuganbindungen:

  • Weldon Ø10 mm
  • weitere Anbindungen auf Anfrage

Maschinenanbindung:

ATEMAG Aggregate werden auf allen CNC Maschinen und Robotersystemen eingesetzt. Die Maschinenanbindung wird dabei exakt auf die technischen Anforderungen der CNC Maschine oder des Roboters abgestimmt.
